SSRS 리포트에서 이미지 추가하기



·       Version : SSRS



SSRS에서 이미지를 출력하는 방법에는 3가지가 있다.

·       Embedded  : SSRS 서버에 있는 이미지로 리포트에 표시

·       Database : 데이터베이스에 저장된 이미지를 표시

·       External : 외부 URL 이미지를 표시



이번 포스트에서는 외부 URL 이미지를 출력하는 방법에 대해서 살펴본다. 외부 URL 이미지를 표시하기 위해서는 이미지 주소를 포함하고 있는 데이터셋이 필요하다. 필자의 경우 검색 사이트에서 검색한 로고 이미지의 주소를 사용하여 실습용 데이터셋을 만들었다.

select 'Microsoft' as Name, 'https://cdn.arstechnica.net/wp-content/uploads/2012/08/microsoft-metro-tall.png' as Image_URL

union all

select 'LinkedIn' as Name, 'https://nonesnotes.files.wordpress.com/2019/09/lil.jpg' as Image_URL

union all

select 'Google' as Name, 'https://www.adweek.com/wp-content/uploads/files/blogs/google-logo-hed-2014.jpg' as Image_URL

union all

select 'FaceBook' as Name, 'https://cdn0.tnwcdn.com/wp-content/blogs.dir/1/files/2015/07/sdffdsafsdf-1200x604.png' as Image_URL







리포트에서 테이블을 추가하고 컬럼에 [Image] 추가하였다. 이미지를 추가하게 되면 속성창이 나타나며, 외부 URL 이미지를 사용할 경우 “External’ 선택 한다. 그리고 이미지 URL 데이터 소스를 선택한다.

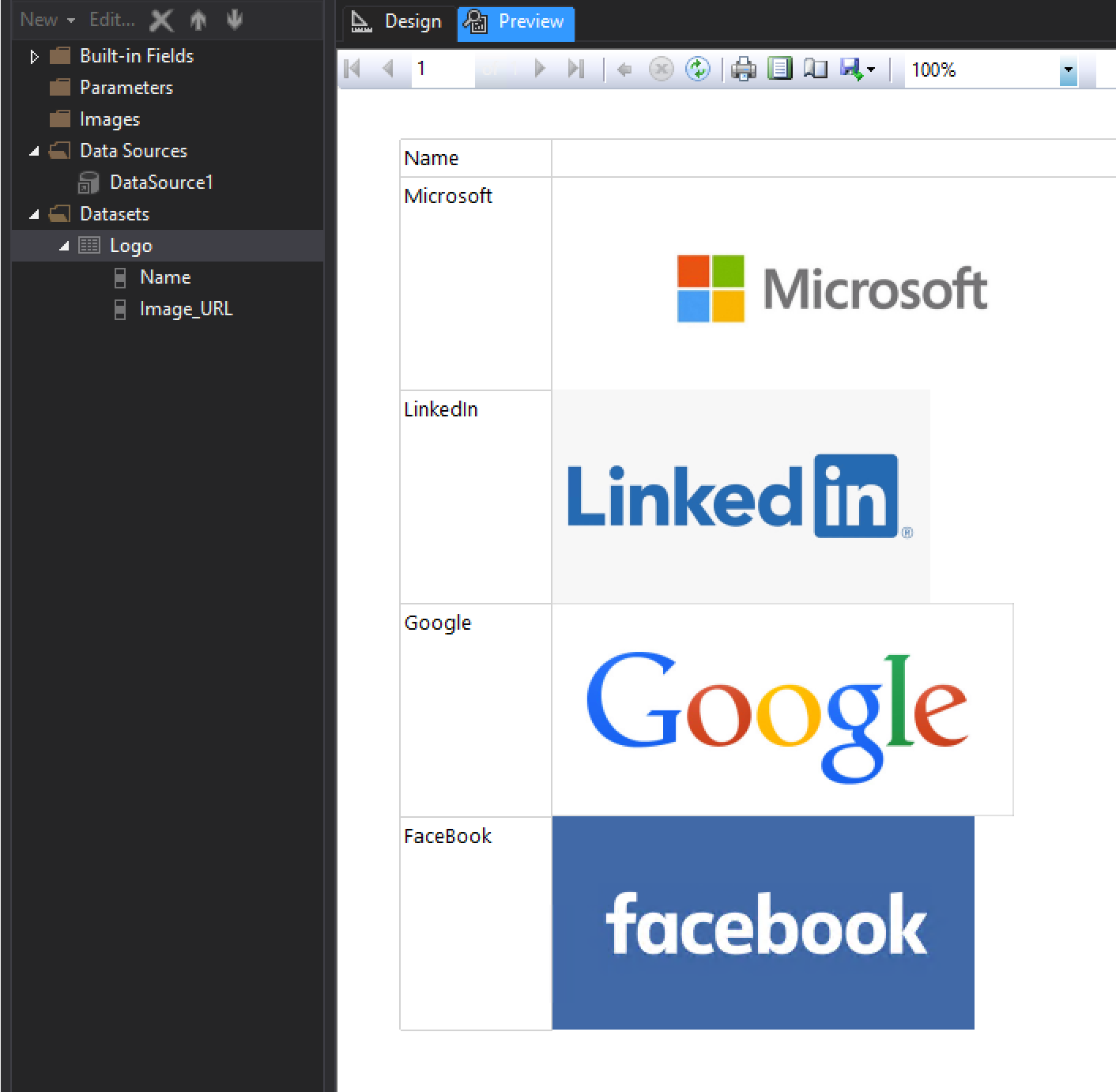

보고서 미리보기를 통하여 정상적으로 이미지가 출력되는지 확인한다.





[참고자료]

https://docs.microsoft.com/ko-kr/sql/reporting-services/report-design/add-an-external-image-report-builder-and-ssrs?view=sql-server-ver15















2020-04-16 / Sungwook Kang / http://sungwookkang.com











SSRS, SQL Server, 리포팅 서비스, 대시보드, 이미지 출력, 대시보드 이미지 삽입, SSRS이미지 출력, 보고서 이미지 포함하기

  1. csg2098 2020.11.20 00:20

    도움되는 내용 정말 잘 보고 갑니다

SSRS 보고서 실행 로그 감사(Audit)



·         Version : SSRS



SSRS에서 보고서가 얼마나 자주 실행되는지, 누가 또는 어떤 프로세스가 보고서를 실행하는지, 실행하는데 걸리는 시간, 보고서 매개변수에 대한 통계, 사용되지 않는 보고서등에 대한 정보가 필요할 SSRS Execution Logging 기능을 사용하여 해당 정보를 얻을 있다.



로깅 작동 방식은, Reporting Services 서버에서 로깅 기능을 활성화 하여 사용할 있다. 로깅이 활성화 되면 ReportServer 데이터베이스의 dbo.ExectionLogStorage 테이블에 행위가 기록 된다. 감사 데이터에 액세스하려면 ReportServer 데이터베이스의 ExecutionLog, ExecutionLog2, ExecutionLog3 뷰테이블  하나를 사용하면 된다.

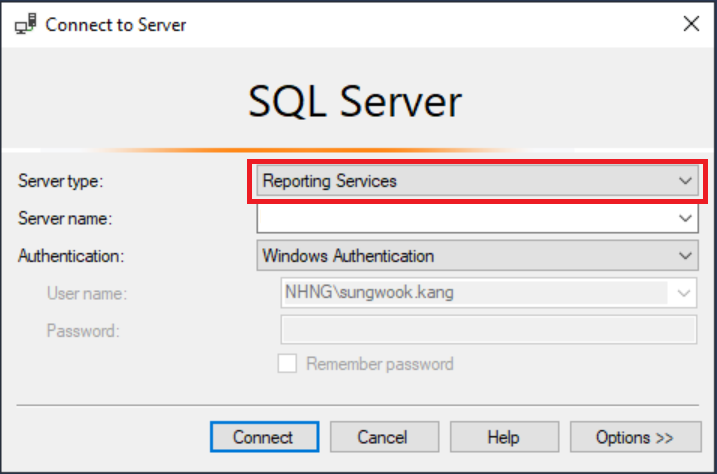

SSRS에서 로깅을 활성화 화기 위해서는 SSMS 사용하여 SSRS 서버에 접속한다. 이때 접속하는 Server Type 주의한다.



SSRS 서버에 접속 되었으면 서버에서 마우스 오른쪽을 클릭하여 [Properties] 선택한다.



속성창이 나타면 [Logging] – [Enable report execution logging] 체크하여 활성화 한다.



[Advanced] 탭에서 동일한 속성을 설정할 있다.



로깅을 구성하는 특성을 정의할 있는데, ExecutionLevel 따라 로깅레벨이 달라진다. Normal Verbose 로깅 2가지가 제공되며, Verbose 로깅은 데이터 소스 데이터 세트에 대한 추가 감사 데이터가 수집된다.



로깅 설정이 완료 되었으면 SSMS에서 SQL Server 접속하여 dbo. ExectionLogStorage테이블에 보고서 실행에 대한 로깅 정보를 확인한다. 테이블에서 마지막열인 AdditionalInfo컬럼은데이터 소스 데이터 세트에 대한 정보가 XML 기록된다. 로그를 좀더 쉽게 확읺기 위해ExecutionLog, ExecutionLog2, ExecutionLog3 뷰가 제공된다.





[참고자료]

https://docs.microsoft.com/en-us/sql/reporting-services/report-server/report-server-executionlog-and-the-executionlog3-view?view=sql-server-ver15





2020-04-07 / Sungwook Kang / http://sungwookkang.com











SSRS, SQL Server, 리포팅 서비스, 보고서 만들기, SQL 보고서, SQL Server Reporting Services, SSRS Logging, SSRS Audit, 보고서 감사, 보고서 실행 로그

VM 환경의 SQL Server에서 할당된 CPU 모두 사용하지 못하는 현상



·       Version : SQL Server



Virtual Machine (VM) 성능이 향상됨에 따라 많은 시스템들이 Physical 서버에서 VM 머신으로 마이그레이션을 진행하고 있다. 이번 포스트는 Physical머신에서 VM으로 마이그레이션 SQL Server에서 할당된 CPU 모두 사용하지 못하는 성능 문제에 대해서 다룬다.



Host Server

OS

Windows Server 2019 Standard

CPU

2 socket (64 Core)

RAM

128GB



VM Server

OS

Windows Server 2019 Standard

SQL Server

SQL Server 2016 Standard

CPU

8 Core

RAM

32GB

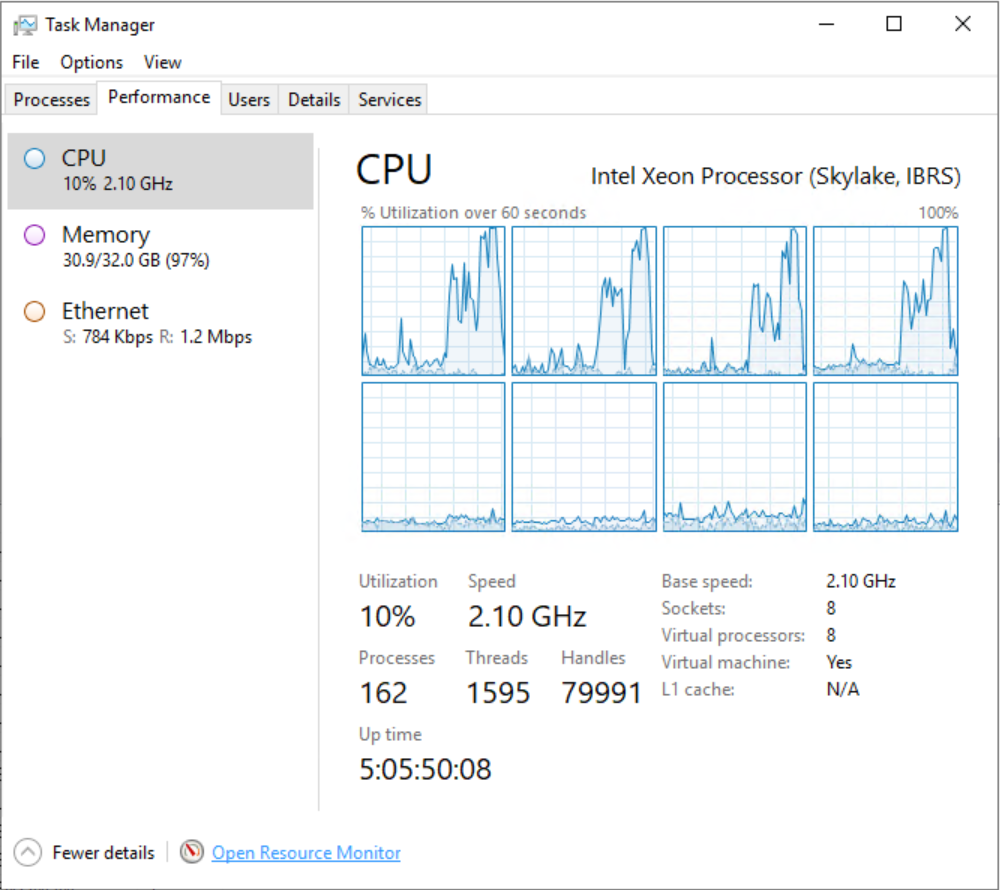

아래 그림을 보면 가상머신에 할당된 CPU 8 Core 에서 4 Core 사용하는것을 확인할 있다.



아래 쿼리를 사용하여 실제 SQL Server 사용중인 CPU 확인할 있다. 역시 할당된 8개의 코어중에 4개만 사용하고 있음이 표시되었다.

SELECT scheduler_id, cpu_id, status, is_online FROM sys.dm_os_schedulers





원인을 확인결과 VM 머신의 세팅에 문제가 있다는 것을 확인하였다. 필자가 구성한 VM환경을 보면, 8 소켓에 8Core 설정되어 있는것을 확인할 있다. 뜻은 1소켓 1 코어가 8 할당되었다는 의미이다. SQL 공식 다큐먼트를 보면 Standard 경우 4소켓 또는 24코어까지만 지원된다고 되어 있다. 소켓의 개수가 8개로 세팅되어, 실제 4 소켓만 동작을 하기 때문에 4Core 동작을 하게 된것이다.

VM 환경을 변경하여, 1소켓 8 Core 설정을 변경한 정상적으로 모든 CPU 사용하는 것을 확인하였다.



VM 환경을 변경하는것은 시스템 운영에 문제가 발생할 있으므로 반드시 시스템 담당자와 상의해서 진행할 있도록 한다.



아래 스크립트는 현재 구성된 VM 환경에서 SQL Server 할당된 CPU 모두 사용가능한지 쉽게 확인한다.

----------------------------------------------------------------------------------------------------------------

-- CPU VISIABLE ONLINE CHECK

----------------------------------------------------------------------------------------------------------------

DECLARE @OnlineCpuCount int

DECLARE @LogicalCpuCount int



SELECT @OnlineCpuCount = COUNT(*) FROM sys.dm_os_schedulers WHERE status = 'VISIBLE ONLINE'

SELECT @LogicalCpuCount = cpu_count FROM sys.dm_os_sys_info



SELECT @LogicalCpuCount AS 'ASSIGNED ONLINE CPU #', @OnlineCpuCount AS 'VISIBLE ONLINE CPU #',

   CASE

     WHEN @OnlineCpuCount < @LogicalCpuCount

     THEN 'You are not using all CPU assigned to O/S! If it is VM, review your VM configuration to make sure you are not maxout Socket'

     ELSE 'You are using all CPUs assigned to O/S. GOOD!'

   END as 'CPU Usage Desc'

----------------------------------------------------------------------------------------------------------------

GO







2020-03-03/ Sungwook Kang / http://sungwookkang.com







SQL Server, MS SQL, VM, Virtual Machine, CPU 할당, 가상머신 SQL, SQL on VM, dm_os_schedulers, dm_os_sys_info

SQL Server 복원 성능 최적화



·       Version : SQL Server



SQL Server에서 백업 파일을 복원할때 빠르게 복원하기 위한 최적화 방법을 소개한다. 방법을 사용한다고 해서 무조건 빠르게 복원되지는 않으며, 사용할 있는 시스템 리소스에 따라 최적화된 옵션을 제공함으로써 빠르게 복원할 있게 유도 하는 것이다.



데이터베이스 백업 복원에 대한 통계를 확인하기 위해 추적 플래그 3213, 3605 설정한다.

DBCC TRACEON (3213, -1)

DBCC TRACEON (3605, -1)

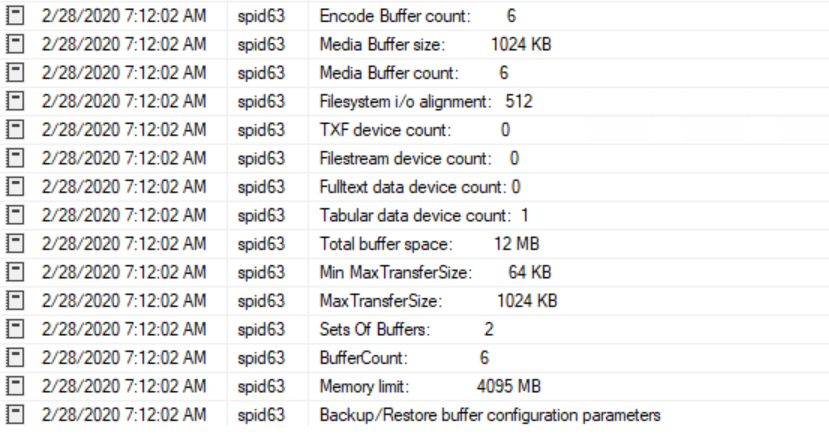

데이터베이스를 복원하면, SQL 이벤트 로그에서 아래와 같은 내용을 확인할 있다.



기본 설정을 사용하면  최대 전송크기는 1024K 이고 버퍼수는 6인것을 확인할 있다. 이때 사용되는 버퍼 공간은 6MB이다.

버퍼공간 = 최대 전송크기 X 버퍼



여기서 주목해야 부분은 메모리 제한(Memory limit) 이다. 현재 필자의 메모리 제한은 4095 MB (사용자 마다 다름)이지만 사용되는 버퍼 공간은 6MB 이다. 따라서 버퍼 공간을 늘려 복원 속도를 높일 있다. 최대 전송 크기 버퍼수 변경은 데이터베이스 복원시 추가 매개변수로 사용할 있다.

아래 예시는 최대 메모리 제한까지 사용하기 위해서 MAXTRANSFERSIZE 4096K 설정하고, BUFFERCOUNT 1000으로 설정하였다.

RESTORE DATABASE [DB] FROM DISL = N'D:\DB\BACKUP\DB.BAK' WITH REPLACE, STATS = 5, MAXTRANSFERSIZE = 4194302, BUFFERCOUNT = 1000



추가 매개변수를 사용하여 데이터베이스를 복원할 경우, 복원의 속도는 빨라지겠지만 동일 서버에서 운영되는 다른 서비스에 영향을 미칠 수도 있다. 해당 옵션을 사용하기 전에 시스템의 리소스 가용능력, 사용량등을 확인할 있도록 한다.

중요한것은 실제 운영 환경에 반영하기전에 테스트 환경에서 먼저 검증을 있도록 한다.



[참고자료]

·       Optimizing Backup and Restore Performance in SQL Server : https://docs.microsoft.com/en-us/previous-versions/sql/sql-server-2008-r2/ms190954(v=sql.105)?redirectedfrom=MSDN





2020-02-28/ Sungwook Kang / http://sungwookkang.com







SQL Server, MS SQL, Database Restore, SQL Server Recovery Step, 데이터베이스 복원, Database Recovery Process, BUFFERCOUNT, MAXTRANSFERSIZE
